Μηχανική και Υλικά στον Σχεδιασμό

511150 - Nikolaos Zacharopoulos

Έγγραφα

Αρχικός κατάλογος mechanics χρήσιμες σχέσεις μηχανικής και θερμικών ιδιοτήτων για τον υπολογισμό του δείκτη απόδοσης βάσει των περιορισμών και σχεδιαστικών στόχων

Επάνω

Μαζική Επεξεργασία

Ακύρωση

	Όνομα	Μέγεθος	Ημερομηνία

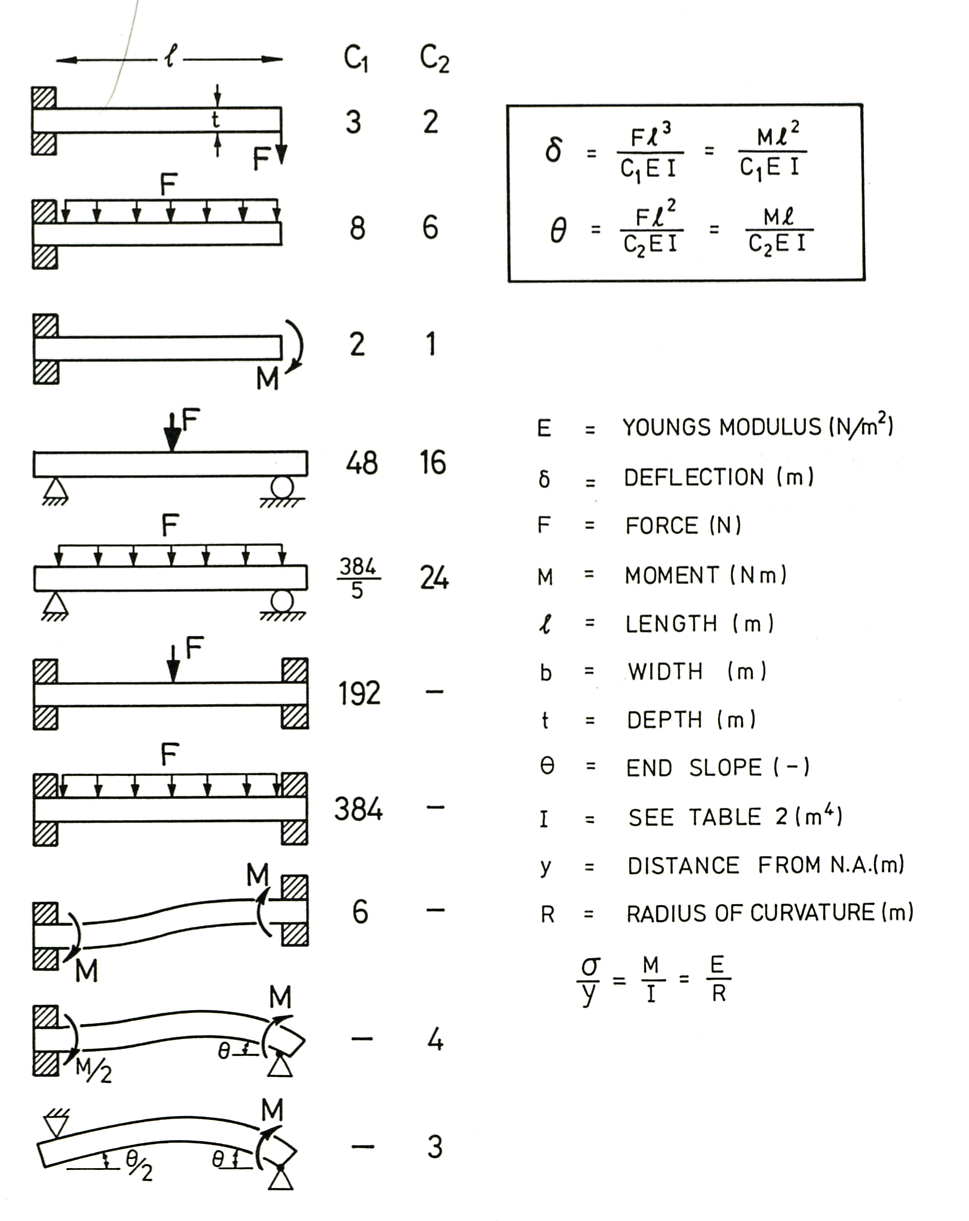

	beam_deflection.bmp Παρέχονται οι σχέσεις για την απόκλιση, δ, και την κλίση του άκρου, θ, δοκού σε κάμψη με ακαμψία S = F/δ.	3.39 MB	1/11/13, 2:44 μ.μ.
	beam_failure.bmp Δίνονται οι σχέσεις για την έναρξη πλαστικής παραμόρφωσης (πρώτο διάγραμμα) ή θραύσης (δεύτερο διάγραμμα), και πλήρους πλαστικής παραμόρφωσης (δημιουργία πλαστικού 'μεντεσέ' που διατρέχει την διατομή - τρίτο διάγραμμα) δοκού σε κάμψη.	3.94 MB	1/11/13, 2:45 μ.μ.
	column_buckling.bmp Αν μια κολώνα που βρίσκεται σε θλίψη είναι αρκετά λεπτή θα αστοχήσει με λυγισμό στο κρίσιμο φορτίο, Fcrit. Οι οριακές συνθήκες στα άκρα ορίζουν τον αριθμό μισών μηκών κύματος, n.	3.09 MB	1/11/13, 2:46 μ.μ.
	contact_stress.bmp Παραμόρφωση επιφανειών σε επαφή. Υπό φορτίο, οι επιφάνειες αστοχούν πλαστικά (τρίτο διάγραμμα).	3.12 MB	1/11/13, 2:48 μ.μ.
	creep.bmp Ερπυσμός σε θερμοκρασίες πάνω από 1/3 Τm ή 2/3 Tg.	3.21 MB	1/11/13, 2:51 μ.μ.
	heat_flow.bmp Η ροή θερμότητας περιορίζεται από αγωγή (νόμοι Fourier για σταθερή και μεταβατική κατάσταση), μεταφορά (τρίτο διάγραμμα) ή ακτινοβολία (τέταρτο διάγραμμα).	2.94 MB	1/11/13, 2:52 μ.μ.
	pressure_vessel.bmp Δοχεία πίεσης (κύλινδροι και σφαίρες) λεπτού τοιχώματος. Δίνονται οι εφαπτομενικές τάσεις, σz (κατά τον διαμήκη άξονα) και σθ (περιμετρική), και η ακτινική, σr.	2.96 MB	1/11/13, 2:54 μ.μ.
	shaft_torsion.bmp Κριτήρια ελαστικής παραμόρφωσης και αστοχίας ράβδου σε στρέψη. Τα ελικοειδή ελατήρια είναι ειδική περίπτωση στρεπτικής παραμόρφωσης.	3.11 MB	1/11/13, 2:56 μ.μ.
	sharp_cracks.bmp Παράγοντας έντασης τάσης (ΚΙ) για διάφορες γεωμετρίες ρωγμών ή/και φορτίσεων.	3.12 MB	1/11/13, 2:59 μ.μ.
	stat_spin_disks.bmp Λεπτοί δίσκοι που παραμορφώνονται λόγω διαφοράς πίεσης ή ίδιου βάρους (αντικαθίσταται το Δp με ρgt). Περιστροφόμενοι δίσκοι που αποθηκεύουν κινητική ενέργεια.	3.24 MB	1/11/13, 3:01 μ.μ.
	stress_concentrate.bmp Οι τάσεις συγκεντρώνονται σε οπές, εισοχές, μεταβολές διατομής ελαστικών σωμάτων. Η επίδραση των μεταβολών διατομής στην τάση έχει εμβέλεια της τάξης των διαστάσεων της μεταβολής. (Διόρθωση: α=2.0 για εφελκυσμό.)	3.08 MB	1/11/13, 3:03 μ.μ.
	vibration.bmp Ιδιοσυχνότητες ταλάντωσης δοκών και δίσκων.	3.03 MB	1/11/13, 3:05 μ.μ.
